Технические характеристики

Технические характеристики экскаватора-погрузчика 3CX


Мощность двигателя, кВт (л.с.)68,6(92)
Вес, т8,07
Емкость фронтального ковша, куб.м.1,00
Максимальная емкость экскаваторного ковша, куб.м.0,48
Грузоподъемность фронтального ковша при максимальной высоте подъема, кг3 229
Глубина копания, м5,46
Максимальная высота выгрузки фронтального ковша, м2 740
Телескопический механизм удлинения рукоятида
Максимальный вылет экскаваторного ковша от оси поворотной колонки, м6,52
Максимальная высота выгрузки экскаваторного ковша, м4,72
Трансмиссиямех, 4 WD
Максимальная скорость, км/ч35
Режим рулевого управления2WS
Производительность насосов гидравлической системы, л/мин80/58
Рабочее давление в гидравлической системе, бар251
Габаритные размеры, мм:
- длина5 620
- ширина2 360
- высота3 610





Характеристики погрузочного оборудования


MВысота выгрузки, м2,74
NВысота до горизонтального днища, м3,20
OВысота оси шарнира ковша, м3,45
PВылет оси шарнира ковша, м0,36
QВылет кромки ковша на уровне земли, м1,37
RМаксимальный вылет поднятого ковша, м1,15
SВылет поднятого ковша при выгрузке,м0,78
TГлубина копания (толщина срезаемого слоая), м0,10
UУгол запрокидвания ковша, град.45
VУгол выгрузки, град.43
 Ширина раскрытия челюстей (раствор), м0,95

file/photo/vsyakie_fotki/jcb1.png

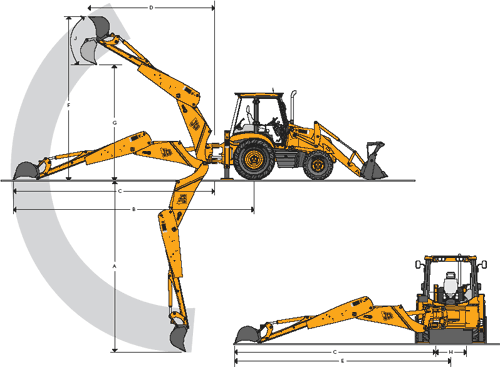

Характеристики  экскаваторного оборудования

  Состояние рукоятиТелескопическая рукоять
АМаксимальная глубина копания по SAE, мвыдвинута5,46
втянута4,24
 То - же в горизонтальном положении, мвыдвинута5,43
втянута4,21
 Максимальная глубина копания, мвыдвинута5,97
втянута4,75
ВМаксимальный вылет ковша от оси заднего моста, мвыдвинута7,87
втянута6,72
СМаксимальный вылет ковша от оси поворотной колонки, мвыдвинута6,52
втянута5,37
DВылет ковша от оси поворотной колонки при максимальной высоте подъема, мвыдвинута3,66
втянута2,74
ЕМаксимальный вылет ковша от оси машины при повороте стрелы на 90 градусов, мвыдвинута7,09
втянута5,94
FМаксимальная высота подъема ковша по SAE, мвыдвинута6,35
втянута5,53
GМаксимальная высота выгрузки, мвыдвинута4,72
втянута3,84
 Максимальная высота выгрузки по SAE, мвыдвинута4,32
втянута3,4
НСмещение поворотной колонки (ход каретки) при стандартной ширине рамы опор/ при ширине опор по заказу, м 1,05/1,16
JУгол поворота ковша, градусы                                                                                                               201



file/photo/vsyakie_fotki/jcb2.png

Информация и рисунки с сайта официального дилера JCB Предприятие "Стройкомплект" jcb.066.ru
